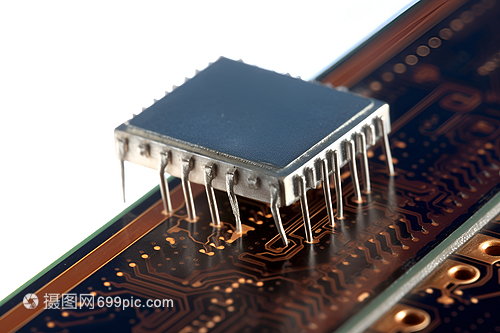

電路板是電子設備的核心骨架，而芯片則是這個骨架上的“大腦”與“心臟”。芯片，即集成電路，是將數以億計的晶體管、電阻、電容等電子元件集成在一塊微小的半導體晶片上，通過精密設計實現特定功能。集成電路設計正是這一奇跡背后的關鍵環節，它融合了物理、材料、計算機科學等多學科知識，是現代科技發展的基石。

一、集成電路設計的基本流程
集成電路設計通常包括以下幾個階段：

1. 系統規劃：根據應用需求定義芯片的功能、性能指標和整體架構。例如，手機處理器需要兼顧運算速度與能耗，而物聯網芯片則強調低功耗與小體積。
2. 邏輯設計：使用硬件描述語言（如Verilog或VHDL）將功能轉化為數字電路模型，并通過仿真驗證其正確性。
3. 物理設計：將邏輯電路映射到實際的硅片布局上，涉及布線、時序優化和功耗管理，確保芯片能在納米尺度下穩定工作。
4. 制造與測試：設計完成后交付晶圓廠生產，并通過嚴格測試篩選合格芯片。

二、設計中的關鍵挑戰
隨著摩爾定律的推進，芯片制程已進入納米時代（如3nm、5nm），設計面臨多重挑戰：

• 功耗與散熱：高性能芯片功耗密度攀升，散熱設計成為瓶頸，需采用新材料（如氮化鎵）和3D堆疊技術。
• 信號完整性：高頻工作下導線間的電磁干擾加劇，要求精密布線以減少噪聲。
• 成本與周期：先進制程研發成本高達數十億美元，設計周期需壓縮以應對市場快速迭代。

三、創新驅動未來應用
集成電路設計的進步正推動各領域變革：

• 人工智能芯片：專為深度學習設計的NPU（神經網絡處理器）通過定制化架構提升算力，賦能自動駕駛與智能醫療。
• 物聯網與可穿戴設備：超低功耗微控制器使傳感器設備續航達數年，促進智慧城市發展。
• 量子計算芯片：基于量子比特的設計突破經典計算極限，雖處早期階段，已展現破解加密算法的潛力。

從智能手機到航天器，集成電路設計將抽象構想轉化為現實工具，持續縮小技術邊界。隨著異構集成、光芯片等新技術成熟，芯片將繼續以更強大、更智能的姿態嵌入人類生活的每個角落，靜默地驅動著數字世界的脈搏。
