專用集成電路（ASIC）設計是現代電子工業的核心與基石，它代表著為特定應用或客戶需求而量身定制的芯片設計。與通用處理器（如CPU、GPU）不同，ASIC通過高度優化的硬件結構，在目標領域內實現了無與倫比的性能、能效和成本優勢，廣泛應用于人工智能加速、加密貨幣挖礦、通信基礎設施、汽車電子及消費電子等領域。

ASIC設計流程是一個復雜且高度系統化的工程，主要包含以下幾個關鍵階段：

是規格定義與架構設計。這是項目的起點，需要明確芯片的功能、性能指標（如算力、功耗、帶寬）、物理接口（如I/O、內存類型）以及目標工藝節點。系統架構師在此階段進行高層次建模和權衡分析，確定芯片的整體架構、模塊劃分以及關鍵算法在硬件上的實現方式。

進入前端設計階段。設計工程師使用硬件描述語言（如Verilog或VHDL）將架構轉化為可綜合的寄存器傳輸級（RTL）代碼。這一階段的核心是功能正確性，需要通過大量的仿真驗證來確保RTL代碼的行為符合規格定義。形式驗證、靜態時序分析等工具也被用來輔助檢查邏輯等價性和早期時序問題。

緊接著是后端設計，也稱為物理設計。這是將RTL代碼“翻譯”成實際物理版圖的過程。它包括邏輯綜合（將RTL轉換為基于標準單元庫的門級網表）、布局規劃、時鐘樹綜合、布線、物理驗證（如設計規則檢查DRC、版圖與電路圖一致性檢查LVS）以及最終的時序簽核和功耗分析。后端設計深度依賴于電子設計自動化（EDA）工具，并與芯片制造廠（Foundry）提供的工藝設計套件（PDK）緊密耦合。

設計完成后，便進入流片與制造環節。將最終確認的版圖數據（GDSII格式）提交給晶圓廠進行光刻制造，生產出物理晶圓，再經過切割、封裝和測試，最終成為一顆可用的ASIC芯片。首次流片（Tape-out）成本高昂且周期長，因此前期驗證的完備性至關重要。

ASIC設計也面臨著巨大挑戰。其開發成本極高，涉及數百萬至數千萬美元的NRE（一次性工程費用），且設計周期漫長，通常需要12到36個月。技術風險不容忽視，任何設計缺陷都可能導致流片失敗，造成巨大損失。一旦芯片制造完成，其功能便被“固化”，難以像軟件一樣進行升級修改，靈活性較差。

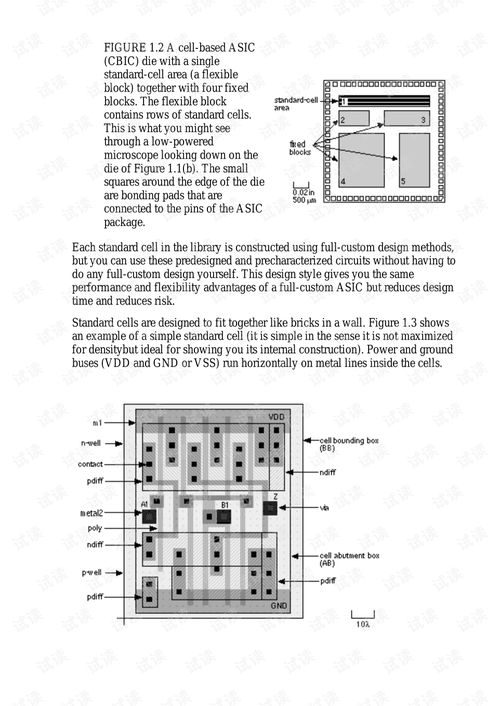

為了平衡定制化與靈活性，業界發展出了如可編程ASIC（如FPGA，可作為ASIC的原型驗證平臺或用于小批量應用）、基于標準單元的ASIC以及全定制ASIC等多種設計形態。Chiplet（小芯片） 和 異構集成 技術的興起，為ASIC設計提供了新的范式，允許將不同工藝、不同功能的裸芯片通過先進封裝集成在一起，從而在保持性能優勢的提升設計靈活性和降低成本。

隨著人工智能、5G/6G、自動駕駛等技術的飛速發展，市場對高性能、低功耗專用計算硬件的需求將持續爆發。ASIC設計，作為連接算法創新與物理實現的橋梁，將繼續在摩爾定律放緩的后時代，通過架構創新和系統級優化，驅動著整個電子信息產業向前邁進。它不僅是技術的實現，更是戰略的抉擇，是企業構建核心硬件競爭力的關鍵所在。
