隨著物聯網、移動支付和智能設備的迅猛發展，近場通信技術已成為實現設備間安全、便捷數據交互的核心技術之一。其中，工作于13.56MHz工業、科學和醫療頻段的NFC技術，因其標準化程度高、兼容性好而應用最為廣泛。市場對NFC設備提出了更高的要求：不僅需要支持多種通信協議（如ISO/IEC 14443 A/B、ISO/IEC 15693、FeliCa等），還需在單顆芯片上實現高度集成，以降低系統復雜度、功耗和成本。因此，設計一款多協議完全集成的13.56MHz NFC收發器集成電路，具有重要的理論價值與廣闊的市場前景。
一、 設計目標與核心挑戰
設計目標是打造一顆單片集成的CMOS收發器芯片，它能夠：
1. 全協議支持：無縫兼容ISO/IEC 14443 A/B（Type A/B卡）、ISO/IEC 15693（Vicinity卡）、FeliCa以及NFC Forum定義的通信模式（讀寫器、卡模擬、點對點）。
2. 完全集成：在單顆芯片上集成射頻前端（包括功率放大器、低噪聲放大器、調制解調電路）、模擬基帶處理、數字控制器、協議處理單元以及必要的內存（如EEPROM或Flash）。
3. 高性能與低功耗：在讀寫器模式下提供足夠的輸出功率（典型值>200mW）以驅動天線；在卡模擬或被動模式下，實現超低功耗運行，延長電池供電設備的工作時間。
4. 高兼容性與魯棒性：能在復雜的電磁環境中穩定工作，具有良好的抗干擾能力和通信距離一致性。
核心挑戰主要在于：
- 多協議射頻前端設計：不同協議在調制方式（ASK、BPSK）、編碼方式、數據傳輸率上存在差異，需要設計一個可靈活重構的模擬前端來適配。
- 集成度與噪聲隔離：高功率的發射電路與高靈敏度的接收電路集成在同一襯底上，極易產生串?dāng)_，影響接收靈敏度。
- 低功耗設計：尤其在卡模擬模式下，芯片需僅依靠讀寫器產生的射頻場供電并完成復雜操作，對電路的功耗提出極致要求。
- 數字協議處理復雜度：需要一顆高效、可編程的數字內核（如ARM Cortex-M0）或?qū)Ｓ脿顟B(tài)機來實時處理多種協議棧，管理通信狀態。
二、 系統架構與關鍵模塊設計

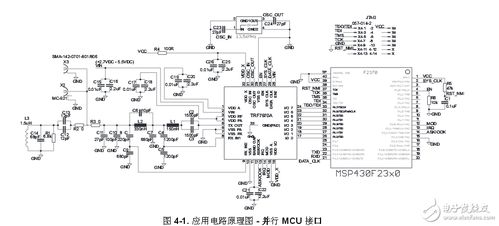

一個典型的多協議完全集成NFC收發器IC系統架構可分為以下幾大模塊：
- 射頻前端模塊：
- 功率放大器：采用高效的E類或D類放大器結構，通過自適應偏置或包絡跟蹤技術，在保證輸出功率的同時提升效率。
- 調制器：集成多種調制路徑，如針對14443A的100% ASK調制路徑，和針對14443B的10% ASK調制路徑，通過模擬開關進行選擇。
- 接收鏈路：包含低噪聲放大器、解調器（包絡檢波或IQ解調用于BPSK）和高速比較器。關鍵是通過創新架構（如使用共模反饋技術、高階濾波）抑制來自PA的帶內噪聲泄露。
- 天線匹配與ESD保護：片內集成部分匹配網絡和強大的ESD保護電路，減少外部元件數量。
- 模擬基帶處理模塊：
- 負責對解調后的信號進行濾波、增益調整和數字化前的整形。需要可編程的濾波帶寬和增益以適應不同協議的數據速率。
- 集成高精度穩壓器（LDO）和電源管理單元，為芯片各個部分提供穩定、干凈的電源，特別是在無源模式下的上電復位與電源建立。
- 數字控制與協議處理模塊：
- 這是芯片的“大腦”。通常包含一個微控制器核心、協議處理硬件加速器（如CRC校驗、幀處理）、存儲器以及豐富的外設接口（如SPI、I2C、UART）用于與主設備處理器連接。
- 固件設計至關重要，它需要實現協議棧的選擇、切換、沖突避免以及高層應用接口。
三、 設計流程與實現考慮
采用先進的CMOS工藝（如55nm或40nm）進行設計，以實現高性能與低功耗的平衡。設計流程遵循標準的集成電路設計流程：
- 系統建模與指標分解：使用MATLAB/Simulink等工具進行系統級行為建模，驗證架構可行性，并將系統指標精確分解到各個子模塊。
- 電路設計與仿真：完成各模塊的晶體管級設計，進行深入的電路仿真（DC、AC、瞬態、諧波平衡等），確保性能達標。重點優化PA效率、接收機噪聲系數和線性度。
- 版圖設計與后仿真：考慮高頻下的寄生效應、信號完整性和電源完整性。嚴格進行發射與接收路徑間的物理隔離（如使用深N阱隔離、保護環），版圖后仿真驗證實際性能。
- 芯片測試與協議認證：流片后，需在專業射頻測試平臺上驗證其射頻性能（輸出功率、靈敏度、諧波輻射等），并最終通過NFC Forum等組織的協議一致性認證，確保與市面上設備的廣泛兼容。
四、 結論與展望
設計多協議完全集成的13.56MHz NFC收發器集成電路是一項復雜的系統工程，它跨越了射頻、模擬、數字和系統設計多個領域。成功的核心在于創新性的架構設計，以平衡靈活性、性能、集成度和成本。隨著工藝進步和設計方法的革新，未來的NFC芯片將向著更高集成度（與藍牙、UWB等集成）、更低功耗（能量收集技術）、更智能（集成安全元件SE）和更小尺寸的方向發展，進一步推動萬物互聯時代的到來。
